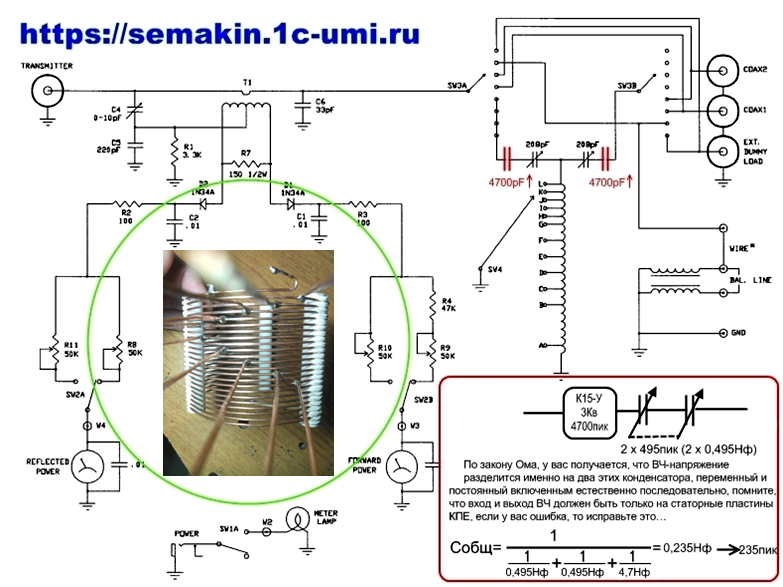

Антенный тюнер MFJ-941E это бессменный хит, разработанный и представленный компанией MFJ Enterprises. На протяжении долгих лет радиолюбители всего мира, выбирают данную модель за простоту в работе, у меня тоже имеется такой! Антенный тюнер, стал поистине незаменимым помощником для многих радиолюбителей, как в повседневной домашней работе в эфире, так и в экспедиционных и туристических поездках, полевых вылазках. Обладающая высоким КПД 12-позиционная катушка индуктивности с воздушной связью обеспечивает малые потери. В MFJ-941E, применены конденсаторы с номинальным напряжением 1000В. Если применить КПЕ (не продёрнутые) от старых советских приемников соединив их ёмкости последовательно, тем самых проходное ВЧ-напряжение увеличится вдвое и не будет простреливать до 100Вт! На задней панели тюнера можно установить тумблер (с изолированной рукояткой) для переключения в "обход". Полная копия (см. картинки) катушки по MFJ-941E от известного данного производителя MFJ. Единственное отличие – это в двух вариантах изготовления катушек, провод не посеребрённый, то есть чистая (шлифованная) медь такого же сечения как в оригинальной катушке MFJ-941E, с посеребренным проводом +1600руб. В качестве изоляции – применён пруток из белого лавсана (как у моего тюнера MFJ-941E) диаметром 12мм, намотка проводилась на станке мастерами на заводе, с моей стороны только параметры и размеры данной катушки... Отводы от катушки - интуитивно понятно на картинке выше! Конструкция катушки достаточно жёсткая, зазоры в подпаяных к катушке отводов, между соседними витками - 1мм. Снизу подмаяна латунная шинка, на массу, с пробитым отверстием - М5. Также, катушка может быть намотана, с такими же параметрами 34мкГн и на цельном каркасе с шагом, но, КПД катушки будет хуже (информация ТУТА) и тежелее подпаивать проводники идущие от катушки к галетнику, нежели катушка с воздушным диэлектриком!

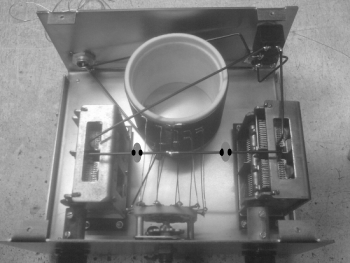

Возможен пересчёт катушки с такой же индуктивностью 34мкГн, но размером будет выше по высоте и диаметру самой катушки, если позволяет корпус вашего Т-тюнера. Например: высота может быть 120-140мм и диаметр катушки 100-120мм, с шагом между витками (по центрам) уже более, чем в MFJ-941E, как в заводском Т-тюнере MFJ-949E, смотри картинку самую нижнюю...
Применив КПЕ от приёмников СССР, которые ещё доступны на радиорынках или в наличии у радиолюбителей, соединяют ёмкости в этих КПЕ только последовательно, при этом, пластины не продёргивают, и корпус-КПЕ необходимо изолировать от корпуса-СУ, а проходная мощность при этом только до 100Вт, смотри картинки ниже:
Иное расположение отводов от катушки к галетнику по MFJ-971:
PS! Возможен обмен, на то, что меня интересует в радиолюбительском спорте. Если что-то не устраивает по конструкции – пишите замечания или сделайте самостоятельно КАТУШКУ или приобретите фирменную в ИНЕТ магазинах!
Срок изготовления КАТУШКИ мастерами примерно 5 – 7 дней!
