Итак, решаем как-бы использовать то заземление, которое нам доступно: стальная труба забитая в землю под окном на глубину и как получится; металлическое ограждение балкона многоэтажного дома; труба скважины колодца; лист железа закопанный в землю и так далее. Поставим цель, избавиться от ВЧ-напряжения на корпусе трансивера, усилителя или СУ. Если провод заземления имеет длину 1м, проблем не возникает. А если приходится тянуть заземляющий провод с третьего или девятого этажа, это уже создаёт проблемы.
Провод (временно не соединён с землей, и для анализа) заземления представляет собой однопроводную линию с волновым сопротивлением от 300Ом до 1000Ом, в зависимости от того как заземляющий провод проложен и какая его длина и коэффициентом укорочения близким к единице, целое число. Если длина заземляющего провода близка к целому числу полуволн в рабочем диапазоне, ваше
заземление работает хорошо. А если длина заземляющего провода близка к нечетному числу четвертей длины волны, его входное сопротивление на ВЧ-бэндах очень велико и заземление не работает, от слава совсем...
Изменение длины заземляющего провода приведет к тому, что на некоторых диапазонах ситуация может улучшиться, а на остальных ухудшиться! Если провод до точки заземления имеет длину более 3 метров, он не может обеспечить заземление КВ аппаратуры на всех любительских диапазонах. При этом, чем длиннее провод, тем более узкополосными становятся участки частот, в которых заземление работает, это сказывается на настройку встроенного Т-тюнера КВ-трансивера или внешнего ручного Т-тюнера или Г-тюнера (резкий резонанс - сложно настроить СУ с антенной) отсутствие широкополосности СУ с антенной. К счастью, проблема длинного провода заземления была решена американским радиолюбителем N8SA. Он предложил использовать в качестве провода заземления любую длинну коаксиального кабеля. Но, конденсатор, замыкающий вход кабеля, делает схему неработоспособной на верхних КВ-диапазонах.
Американский радиолюбитель N8SA, доработав свою идею, и пришел к выводу, что в качестве заземления нужно использовать одиночный провод любой длины и коаксиальный кабель такой же длины, расположенные параллельно по схеме с лева! Важно, верхний конец кабеля должен быть не замкнут. Такая схема прекрасно работает на всех любительских диапазонах и при любой длине заземляющего провода при такой же длине коаксиального кабеля. Трансивер к СУ или УМ подключается коаксиальным кабелем. Кстати, данная конструкция заземляющего устройства, установленное и на трансивере, тоже способна полностью убрать ВЧ-напряжение на корпусе трансивера. Также, данная конструкция заземления полезна при использовании автоматических и ручных Г-тюнеров и Т-тюнеров: ICOM, YAESU, TEN-TEC, ATU-N7DDC, LDG, MFJ, ALINCO, KENWOOD, ANNECKE и другие СУ…

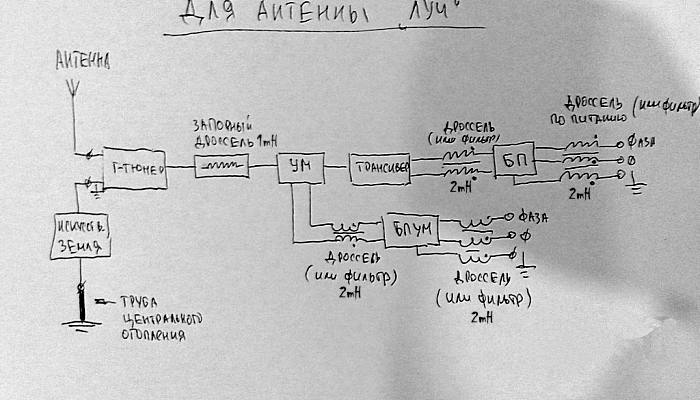

Приведённый способ заземления на радиостанции помогает избавиться от высокочастотных помех различной бытовой аппаратуре. Хорошее заземление любительской радиостанции — истина, не требующая доказательств. На рисунке слева, приводится простейший вариант заземления входящего в состав вашей радиостанции. Прежде всего, толстым медным изолированным проводом делаются межблочные соединения всех корпусов аппаратуры по следующему принципу. Если в составе радиостанции имеется отдельный антенный тюнер, то все провода соединяются на его корпусе в одной точке! Если тюнер не используется, то точка соединения проводов будет на усилителе мощности и так далее! Если же у вас всего один трансивер, то и его можно заземлить, как показано на рисунке, при этом других дополнительных соединений не потребуется... Таким же образом можно заземлить и дополнительные устройства, например, персональный компьютер. В качестве соединителя с «землёй» используется толстый коаксиальный кабель (Ø 10-12мм) любой длины и с любым волновым сопротивлением. Высоковольтные конденсаторы С1 и С2 по 1000пик рассчитаны на напряжение 3,6-6,3кВ — оранжевые телевизионные «лепёшки».
***

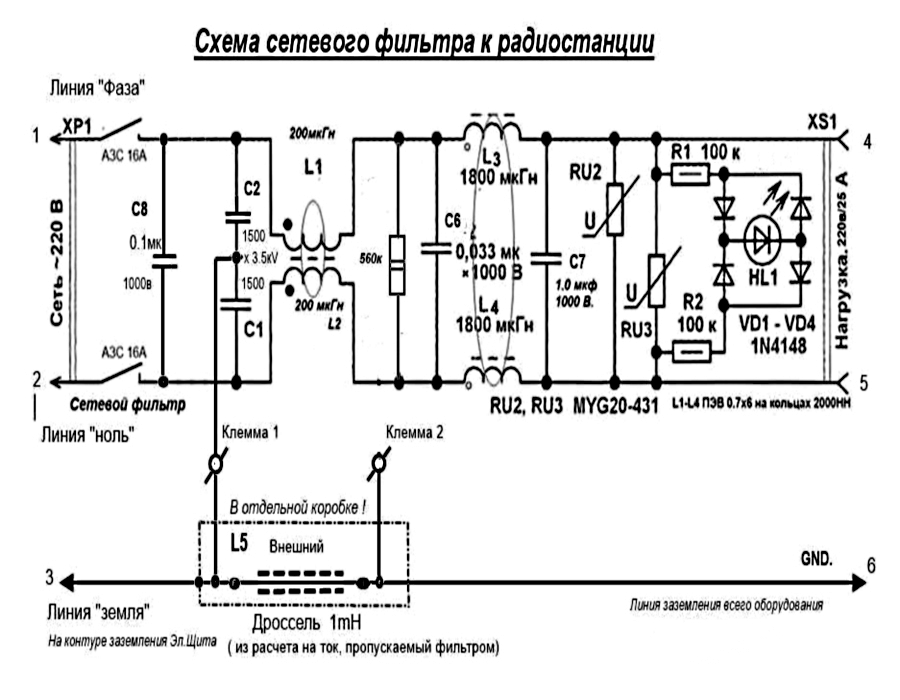

Так же, полезно будет, если у вас имеется УМ до 1кВт или более, намотать отдельно сетевой провод именно от УМ, на кольце большого размера:
***
