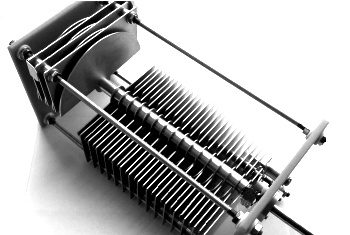

КПЕ №46, конденсатор только для УМ. Зазоры в задвинутом положении 2мм, может 3мм или 4мм.
Боковые стенки КПЕ - фторопласт 8мм
Ёмкость КПЕ №46: 200пик + 50пик.
Пластины алюминий, толщиной - 0,5мм.
Токосъёмов по оси ротора: либо один (до 1кВт) или два.
РАЗМЕРЫ (при зазорах 3мм): высота - 92мм
(Диаметр роторых пластин 80мм) ширина - 82мм
длина - 210мм
РАЗМЕРЫ (при зазорах 2мм): высота - 75мм
(Диаметр роторых пластин 68мм) ширина - 72мм
длина - 160мм
КПЕ пока не востребован из-за сложности коммутации:
Схема классической коммутации П-контура имеет право на жизнь, ссылка тута!
