Вседиапазонное СУ (согласующее устройство) с минимальным вложением денег и только для антенны LW до 100Вт трансивера достаточно это СУ (на мощности до 1000Вт КПЕ должен быть другой и диаметр провода катушки больше...):
Переменный конденсатор КПВ-2, картинка слева:
Но, его необходимо продёрнуть, что бы соответствовал зазор в КПЕ на соответствующую мощность трансивера 100Вт и ёмкости КПЕ соединить как по схеме, при этом общая ёмкость КПЕ будет составлять примерно 150пик, чего нам это и нужно...
Индуктивность контура (катушки) 55мкГн, именно поэтому на самом низком диапазоне, а это 160м ёмкость такая маленькая – 150пик!

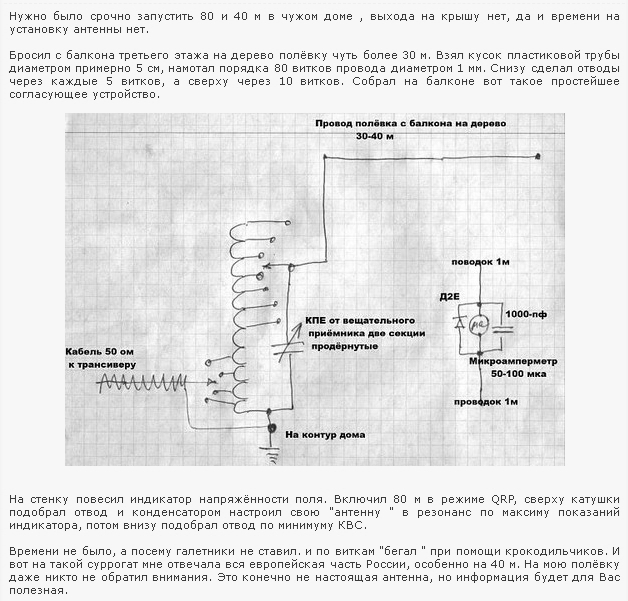

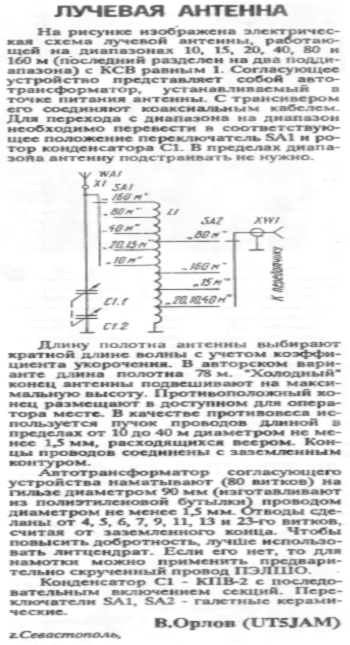

Данный автор, В.Орлов /UT5JAM/ в статье ниже, правильно указал, что это СУ работает по напряжению, а длина провода должна быть кратной длине волны самого низкого предпочитаемого диапазона, к примеру: от 1.9мГц до 28мГц, эта длина (общая длина провода) должна быть–78метров, то есть с коэффициентом – 0,975.
На мощность УМ до 1000Вт, в КПЕ должен быть зазор от 4мм, а диаметр провода должен, увеличен в трое-четверо…
Катушка для СУ (по схеме СУ журнала Радиолюбитель 10/1992г) будет изготовлена в заводских условиях (возможно с отводами):
Диаметр катушки – 90мм.
Диаметр провода,
чистая (шлифованная) медь – 1,5мм.
В качестве прутков изоляторов
(каркас) – лавсан, D=16мм.
PS! Возможен обмен, на то, что меня интересует в радиолюбительском спорте. Если что-то не устраивает по конструкции – пишите замечания или сделайте самостоятельно КАТУШКУ или приобретите фирменную в ИНЕТ магазинах!
Срок изготовления КАТУШКИ мастерами примерно 5 – 7 дней!
