Вопрос-1: На 1кВт горячем КПЕ 2мм в задвинутом состоянии мало, будет прострел!
Ответ: Правильно рассчитайте П–контур с учётом Uанодного или доработайте ваш П–контур!
Доработка П–контура: добавочные постоянные конденсаторы должны быть только высоковольтными и только такие как на картинке выше (именно так поступали наши Советские радиолюбители времён 1947-1960г), но, не менее Uрабочее=6кВ и прикреплены эти добавочные конденсаторы как можно ближе (по короткому пути) к статорным пластинам, далее монтаж медной шиной, во избежание паразитных излучений! При этом, роторы КПЕ должны быть на массу, а проходное ВЧ–напряжение должно только через Сдоб + статорные пластины КПЕ, соответственно как по схеме. Также можно отметить, что начальные ёмкости обоих КПЕ также уменьшаться согласно "прелестям" закона Ома, это очень будет полезно особенно для КПЕ в “горячем конце” УМ на диапазонах 28мГц и 24мГц (Смотри Вопрос №9) и будет вам счастье (Хи!)
---------------------------------------------------------------------------------
Вопрос-2: Вы сами делаете КПЕ?
Ответ: Нет, только расчет! Все КПЕ делают мастера на заводе.
---------------------------------------------------------------------------------
Вопрос-3: Какой диаметр оси ротора в КПЕ для ручек?
Ответ: Только 6мм.
----------------------------------------------------------------------------------
Вопрос-4: Почему зазоры в КПЕ только: 1мм; 2мм; 3мм, 4мм и 5мм?
Ответ: Соответствуют "общепринятым техническим расчётам"!
Хотя: Если вам нужны определённые зазоры, то смело можете заказывать КПЕ на нужную вам ёмкость и зазор в задвинутом положении. Нужный вам КПЕ будет расчитан мною (разработан) и изготовлен на заводе, и будет вам счастье (Хи!).
----------------------------------------------------------------------------------
Вопрос-5: Что лучше на 100Вт и 1кВт, N7DDC или ручные Г–тюнеры?
Ответ: Ручные СУ проще построить и дешевле в эксплуатации, смотри ТУТУ или ТУТА.
Может вам подойдет конструкция антенного тюнера MFJ-914 (Auto Tuner Extender), данный тюнер (информация ТУТА) согласует практически любую антенну, поскольку коэффициент трансформации очень широкий – 1:1, 1:2, 1:3, 1:4, 1:6, 1:8, 1:9 и будет вам счастье (Хи!). В автоматических (Г–типа согласования) N7DDC, в момент настройки ВЧ–ток при выборе
оптимального согласования в момент резонанса даже на 10Вт может достигать уже 1,5–2Ампер, а ВЧ-напряжение уже сотни вольт...
Поэтому при использовании в качестве антенны случайной длины, на разных диапазонах ВЧ-ток и ВЧ-напряжение с УМ до 1кВт, даже страшно думать... Поэтому, с УМ до 1кВт лучше применить ручной Г–тюнер, например по аналогии ручных Г–тюнеров фирм: MFJ, PALSTAR, TEN-TEC или ANNECKE жми ТУТА, то есть, КПЕ с большим зазором, переменная индуктивность (вариометр) или катушка с отводами и галетник (галетник с большим количеством положением коммутации). Например, в УСС-1кВт от Р-140 весь монтаж выполнен шиной, а не на печатной фольгированной текстолитовой платке...
----------------------------------------------------------------------------------
Вопрос-6: Как настроить отводы катушек ручного Г–тюнера или Т–тюнера до 1кВт?
Ответ: Нет желания влезать в теоретические дебри (дебри Г-тюнера ТУТА), настройте Г–тюнер или Т–тюнер с помощью трансивера при мощности до 10Вт, имеющий КСВ–метр, либо антенным анализатором (MFJ–259, AA–330 и другие), либо просто, внешним мало мощным КСВ-метров, например в трансивере Yaesu FT-840 нету встроенного КСВ-метра...
Положение ручек (ёмкость) КПЕ должна быть как можно максимально возможным (в дальнейшем, составьте таблицу положений КПЕ и галетного переключателя на каждый диапазон). Если несколько антенн, установите галетный переключатель на 18 или 24–положения, смотри ТУТА. Намоточные данные катушек известных Г–тюнеров ANNECKE имеются ТУТА. Также, в сам Г–тюнер можно встроить индикатор мощности схема ТУТА или встроить КСВ/Watt–метр.
----------------------------------------------------------------------------------
Вопрос-7: Почему на большую мощность в Т–тюнер вы применяете катушки с большим диаметром, как вы рассчитываете параметры катушек?

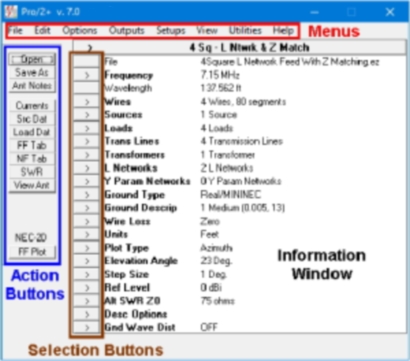

Ответ: Широкополосность в работе Т-тюнера – диаметр должен быть расчетно-большим. Я пользуюсь (купленные мною, профессиональные программы) тремя программами от Английского(1) и Американских(2) радиолюбителей, для расчёта АБСОЛЮТНО ЛЮБЫХ КАТУШЕК, с 2D или 3D – графиками, именно в этих трёх программах, диаметр и шаг намотки катушки показывает ширину пропускания в зависимости от резонансной частоты, проходной ВЧ-ток и ВЧ-напряжение, от мощности УМ!
Платная программа №1 от Американского радиолюбителя:
Платная программа №2 от Английского радиолюбителя:

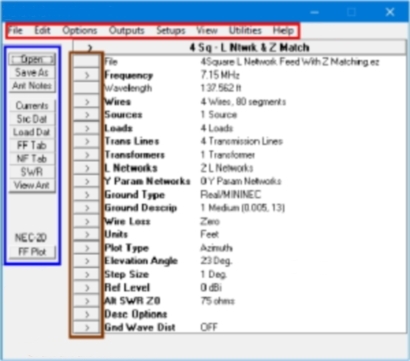

Платная программа №3 от Американского радиолюбителя:
Вывод: На мощности более 1кВт, посеребрённое покрытие меди выгорит, при активной эксплуатации УМ или СУ. В чисто медной катушке, поверхность может лишь только потемнеть из-за больших проходных ВЧ-токов, именно ВЧ-ток нагревает катушку П-контура или СУ. При этом, в потемневшей медной катушке свойства (структура) меди не испортится! Не думаю, что советские военные–инженеры в Р-140 и блоке УСС, случайно ошиблись в технологии изготовлении мощных ВЧ–КАТУШЕК. Поэтому, подумайте ещё, не спешите тратить денег на серебрение медных ВЧ-катушек.
----------------------------------------------------------------------------------
Вопрос-8: После покупки нового фирменного тюнера MFJ-941E сильная помеха на ТВ, ПК и другие наводки, почему?
Ответ: MFJ тута ни причём, см.ТУТА, и будет Вам счастье (Хи!).
----------------------------------------------------------------------------------
Вопрос-9: Простреливают КПЕ в антенном тюнере MFJ-941E, можно заказать новые КПЕ более большими зазорами, для их замены?
Ответ: Пока нет, повреждён пресс-штамп для пластин, для КПЕ зазорами до 1,4мм (картинка станка - справа). Но, если физических повреждений
переменные КПЕ не имеют (перекосы пластин, повреждение прижимного контакта на оси ротора или просто замятие пластин), то смело можете доработать ваш тюнер как по схеме на картинке ниже! Если всё таки цепляют пластины при износе втулки на оси ротора, то вам поможет только замена обоих КПЕ смотри ТУТА, и будет Вам счастье (Хи!)
Хотя: после восстановления пресс-штампа для пластин КПЕ (статорных и роторных) и для зазоров в КПЕ до 1,4мм; СМОТРИ ТУТА.
----------------------------------------------------------------------------------
Вопрос-10: Существует ли другая система согласования трансивера с антенной длинный провод, не Т–тюнер/Г–тюнер?
Ответ: Конечно, существует! Ещё 1960 годы была разработана схема СУ только для антенны длинный провод для диапазона от 160м до 10м. В 1992 году радиолюбителем из Севастополя была доработана данная схема СУ с очень широкополосной настройки, т.е. без резких резонансов в КПЕ данного СУ, см.ТУТА
----------------------------------------------------------------------------------
Вопрос-11: Внешнее СУ не нужно если КСВ в антенне не более – трёх!
Ответ: Я бы так не сказал, Т–тюнер или Г–тюнер все же необходим, поскольку вот, что бывает если работать на антенне с КСВ=3, на полной мощности 1кВт, напримере фирменного усилителя ACOM–1000: выгорел П–контур, анодный дроссель и ''кирдык'' пришёл лампе ГУ–74Б!
Когда лампа ГУ-74Б "погибла", то ACOM–1000 переходит в аварию, либо отдаёт не более 200-300Вт. Осыпалось всё по серебрение: П–контура, анодного дросселя и соединительных посеребрённых медных шин...
Правда, для: П–контура, соединительных медным шинам (отводов от катушки) и анодному дросселю ничего опасного и не случилось, поскольку в осыпанном серебрении свойство меди не поменялось, зачистить, покрыть цапонлаком и оставить уже как есть!
А лампу нужно менять, стоимость новой лампы ГУ–74Б примерно 10000–12000руб! Заново выставить “ток покоя” и другие режимы работы для новой лампы ГУ–74Б, смотри картинки ниже:
Вывод: Всё верно, не у всех есть возможность установить настроенные и диапазонные антенны КСВ=1,1-1,3; что нужно делать:
1). изготовте Т-тюнер или Г-тюнер на соответствующую мощность TX!
2). настройте Т-тюнер или Г-тюнер на суррогатную антенну с использованием трансивера имеющего КСВ-метр на мощности 5-10Вт, запишите положение ручек!
3). настройте П-контур вашего УМ-1кВт на эквивалент нагрузки 50Ом, уберите эту нагрузку, подключите Т-тюнер или Г-тюнер, составте таблицу положения ручек УМ!
4). поскольку у всех Т-тюнеров или Г-тюнеров всегда входное сопротивление Rвх=50Ом, то, ваш 1кВт 100% будет на входе вашого Т-тюнера или Г-тюнера...
5). при этом, Т-тюнер или Г-тюнер ещё и дополняет фильтрацию внеполосных излучений, помимо П-контура вашего настроенного УМ-1кВт!
6). даже, если вы перейдёте в "обход" вашего УМ-1кВт на работу только транивера, то, и в этом случае РА трансивера уже согласован (смотри пункт 2) с антенной, поскольку в трансивере как и в УМ-1кВт Rвх/вых тоже равен 50Ом!
При этом, если у вас в УМ нет КСВ-метра, а только индикатор МОЩНОСТИ, то и в этом случае вы сможете контролировать согласованность АНТЕННЫ с Т-тюнером или Г-тюнером по показометру КСВ-метра трансивера, то есть в обход УМ.

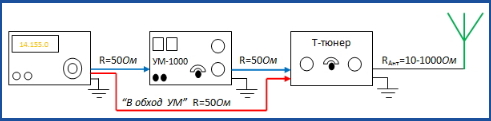

7). [Трансивер] + [УМ - 1кВт] + [Т - тюнер или Г - тюнер] +
[Суррогатная антенна] = 100% 1кВт в антенне:
Примерно так поступали инженеры военной тех.связи, Р-140 и блок УСС...
----------------------------------------------------------------------------------
Вопрос-12: Можно ли заказать КПЕ, например КПЕ №14 с алюминиевыми пластинами (статорные и роторные) не 1,2мм, а толщиной 0,5мм меня устроит?
Ответ: Конечно можно, алюминиевые пластины (статорные и роторные) 0,5мм в принципе достаточно жесткие, при этом, длина КПЕ уменьшается до 60мм, т.к. толщина пластин и длина втулок меньше, для вашего вопроса, о КПЕ №14, то и длина его будет меньше (с изолятором на оси ротора) 175мм, ещё и дешевле.
